심하게 변형된 1834년 영국 6펜스 동전이 보여주는 주조 실패!

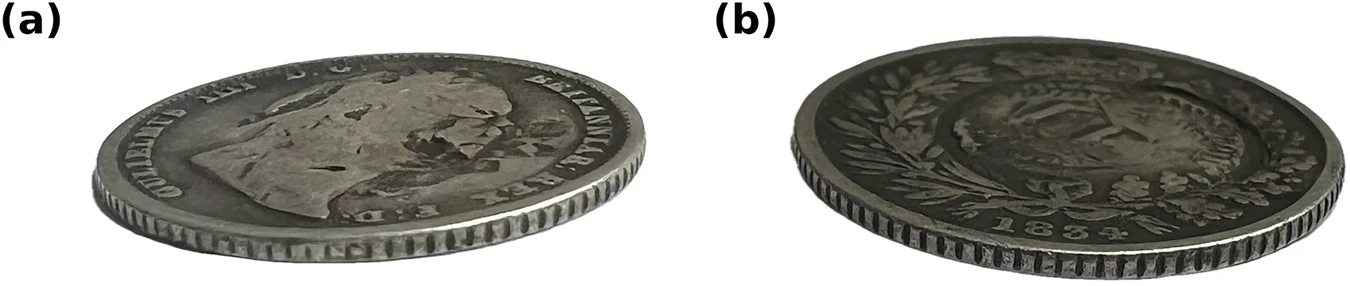

심하게 변형된 1834년 영국 6펜스 동전, 주조 결함의 희귀한 증거 보존. 연구에서 조사된 1834년 윌리엄 4세 은화 6펜스의 뒷면(왼쪽)과 심하게 변형된 앞면(오른쪽). 비파괴 재료 분석 결과, 변형은 주조 단계에서 발생한 특이한 타격 결함과 가장 일치하는 것으로 나타났다. 사진 제공: A. Ikraam / IA STUDIO

npj Heritage Science에 발표된 새로운 연구에 따르면, 심하게 변형된 1834년 영국 은화 6펜스에서 특이한 주조 결함의 물리적 증거가 발견되었다.

이 동전에는 윌리엄 4세 초상이 새겨 있으며, 영국 증기 프레스 주조 시대 동전steam-press era of British coin production이다.

이 동전의 극단적인 변형은 일반적인 마모나 후대 손상으로는 설명하기 어렵다.

이 동전은 그레이터 맨체스터Greater Manchester 한 벼룩시장에서 판매된 여러 동전이 섞인 앨범에서 처음 발견되었다.

누군가 6펜스 동전에 8파운드라고 표시해 두었지만, 나중에 이 동전 앨범은 더 큰 묶음 상품의 일부로 구매되었다.

연구진은 여러 가지 비파괴 검사 방법을 사용해 동전을 조사했다.

이에는 주사 전자 현미경, 화학 분석 및 광학 표면 프로파일 측정법이 포함되었다.

이러한 검사를 통해 금속과 손상된 표면에 대한 자세한 기록을 얻을 수 있었다.

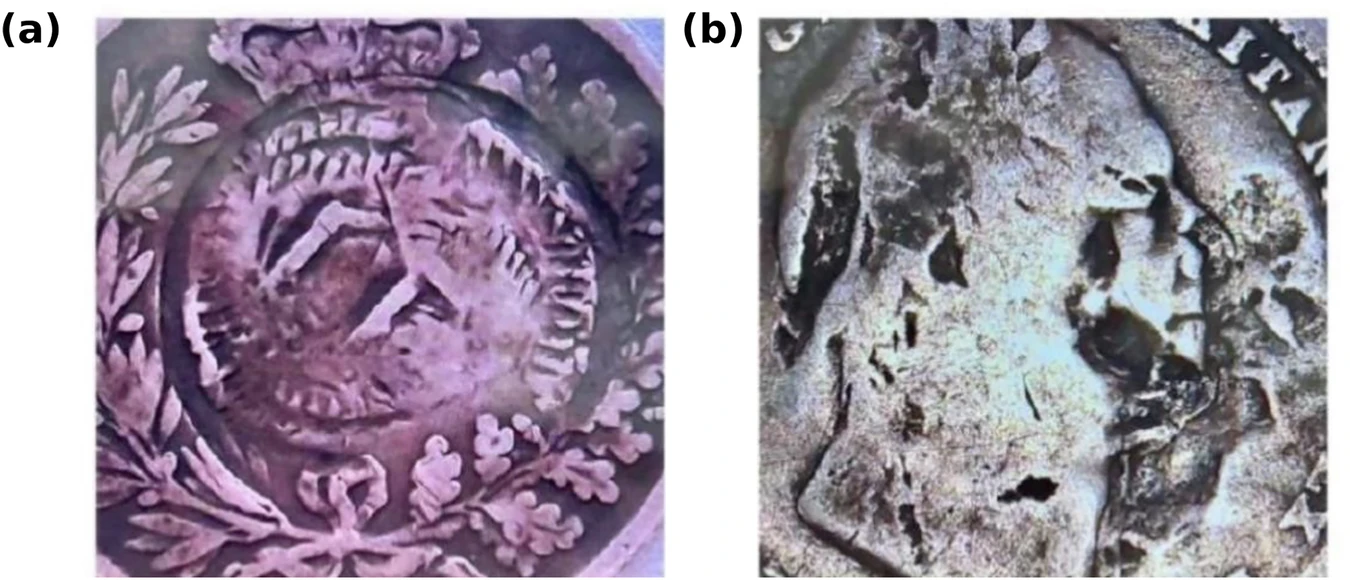

심하게 변형된 1834년 영국 6펜스 동전, 주조 결함의 희귀한 증거를 보존하다. 거시적 분석 결과 동전 양면 중앙 부분에 국부적인 변형이 나타났다. (사진 제공: Ikraam, A., NPJ Heritage Science (2026))



분석 결과는 주조 과정에서 심각한 타격 이상이 있었음을 시사한다.

변형은 동전 중앙 부분에 집중한 반면, 테두리와 가장자리 넓은 부분은 비교적 잘 보존되었다.

3차원 표면 측정 결과, 손상된 부분에는 가파른 경사면의 홈, 솟아오른 어깨 부분, 계단식 구조가 나타났다.

또한 여러 영역에서 강한 압축과 관련된 겹쳐진 변위 구조가 관찰되었다.

앞면의 손상된 부분은 약 0.75mm 수직 방향 요철 변화를 보인다.

표면 거칠기 측정 결과, 손상된 부분 내에서 Sa는 약 67마이크로미터, Sq는 약 82마이크로미터 값을 나타냈다.

이러한 패턴은 오랜 유통 과정에서 나타나는 점진적인 표면 평활화 현상gradual surface smoothing과는 다르다.

또한, 일반적으로 부식으로 인해 발생하는 재료 손실과도 다르다.
화학 분석을 통해 동전 표면에 대한 추가 정보를 얻을 수 있었다.

에너지 분산형 X선 분광법(EDX)이 장착된 주사 전자 현미경(SEM) 분석 결과, 비교적 손상되지 않은 부분에서는 은이 풍부한 은-구리 기판이 발견되었다.

손상된 부분에서는 은 함량이 낮고 구리 함량이 높은 것으로 나타났다.

연구진은 또한 탄소, 산소, 알루미늄, 규소, 인, 황, 염소, 칼륨, 칼슘, 철을 검출했다.

심하게 변형된 1834년 영국 6펜스 동전은 주조 과정의 실패를 보여주는 희귀한 증거를 보존한다. (사진 출처: Ikraam, A., NPJ Heritage Science (2026))



이러한 원소들은 기계적 충격으로 인해 함몰된 부분에 갇힌 부식 생성물 및 표면 오염 물질과 일치한다.

이러한 화학적 변화는 표면 상태의 일부를 설명하지만, 동전의 특이한 모양을 설명하지는 못한다.

가장 중요한 단서는 물리적 형태다. 중앙 부분 상당 부분이 심하게 변형된 반면, 주변부 일부 특징은 훨씬 양호한 상태로 보존되었다.

따라서 본 연구는 적어도 부분적인 측면 구속 하에서 반복적인 고압 압축이 발생했음을 시사한다.

연구진은 이러한 패턴이 일반적인 유통 과정에서의 손상보다는 주조 과정 중 발생한 심각한 결함과 관련이 있다고 주장한다.

이 발견은 중요한 의미를 지니는데, 귀금속 주화의 심각한 주조 결함은 일반적으로 검사 과정에서 제거되었기 때문이다.

결함이 있는 주화는 유통되지 않고 재용융을 위해 반송되는 경우가 많았다.

따라서 1834년에 발행된 이 주화는 초기 기계화 주조 과정에서 발생한 단기간의 비정상적인 사건에 대한 증거를 보존할 가능성이 있다.

연구진은 먼저 고해상도 이미지를 검토하고 여러 가지 가능한 원인을 고려했다.

이에는 유통 과정에서의 마모, 부식, 후대의 기계적 손상, 주조 후 구속 압축, 그리고 최초 주조 과정에서의 변형이 포함되었다.

대규모 언어 모델을 포함한 계산 도구를 활용해 관찰 결과를 정리하고 가능한 설명들을 비교했다.

본 연구에서는 실험실 측정 결과를 초기 추론 단계와 분리하여 분석했다.

독립적인 측정은 런던 브루넬 대학교Brunel University of London 실험기술센터와 옥스퍼드 대학교 옥스퍼드 재료 특성 분석 서비스에 의뢰하여 수행했다.

실험실 분석 결과는 이전 가설을 검증하는 물리적 증거를 제공했다.

컴퓨터 도구는 측정값을 도출하거나 최종 해석을 내리는 데 사용되지 않았다.

이 연구는 또한 특이한 역사적 금속 유물을 조사하는 더 폭넓은 방법을 제시한다.

유물 외관만으로는 손상이 제조 과정에서 발생했는지 아니면 후에 발생했는지 명확히 알 수 없을 때, 표면 매핑과 재료 분석을 통해 가능한 원인을 구분할 수 있다.

이 6펜스 동전의 경우 화학적, 현미경적, 3차원적 증거를 종합해 볼 때 주조 단계에서 심각한 타격 결함이 있었음을 알 수 있다.

따라서 이 변형된 동전은 초기 기계화한 영국 동전 생산 과정에서 발생한 실패 사례를 보여주는 희귀한 물리적 기록이다.


Publication: Ikraam, A. (2026). Laboratory investigation of a deformed 1834 William IV sixpence. NPJ Heritage Science, 14(1). doi:10.1038/s40494-026-02901-0

More information: IA STUDIO



***



실패에서 얻은 역사 단면 아니겠는가?
